逆變器/電力專用UPS常見故障分析和處理方法
日期：2025-03-17 瀏覽次數: 379
逆變電源
1.1維護保養
1）為了保證逆變電源連續正常運行，要求經常進行維護和保養。
2）逆變電源的安裝和存放應盡量避開高腐蝕性、高粉塵性、高溫、高濕性環境。
3）避免金屬物質落入箱體內。
4）定期檢查連接線是否老化，電纜連接點是否緊固、安全。
5）定期清潔冷卻風扇并檢查風扇是否正常。
1.2維修旁路斷路器的操作
在線負載不斷電更換，針對現場安裝有維修旁路斷路器的機型（參考電源系統結構的原理圖）當逆變器需要維護或者維修更換時，才能使用維修旁路斷路器，方法如下：
1）斷開直流輸入斷路器，此時逆變器自動轉旁路輸出。
2）閉合維修旁路斷路器（閉合前測量斷路器同相的上下端電壓要＜3V）。
3）斷開旁路輸入斷路器。
4）斷開交流輸出斷路器，關閉電源開關，此時整個逆變器均無帶電，可以開始更換或維護。
更換或檢修正常后，確認逆變器主機的的接線是否鎖緊以及連接是否正確，恢復逆變器供電的方法如下：
1）閉合旁路輸入斷路器，打開電源開關。
2）閉合交流輸出斷路器（閉合前測量斷路器同相的上下端電壓要＜3V）。
3）斷開維修旁路斷路器。
4）閉合直流輸入斷路器。
1.3逆變器常見故障分析表
當逆變器出現故障時，前面板的紅色信號指示燈將會亮起，并根據不同的故障情況表現為長亮和報警或閃爍。此時可通過察看前面板的指示燈來判斷故障原因，參照下圖做相應的處理。
LED及蜂鳴器組合狀態表
|
“市電”
|
“逆變”
|
“電池”
|
“負載”
|
“過溫”
|
蜂鳴器
|
1）市電輸出
|
亮
|
滅
|
|
|
|
|
2）逆變輸出
|
滅
|
亮
|
|
|
|
|
3）直流過壓
|
|
|
1秒1閃
|
|
|
1秒1聲
|
4）直流欠壓
|
|
|
3秒1閃
|
|
|
3秒1聲
|
5）超載150%
|
|
|
|
亮
|
|
長鳴
|
6）超載125~150%
|
|
|
|
1秒1閃
|
|
1秒1聲
|
7）超載100~125%
|
|
|
|
3秒1閃
|
|
3秒1聲
|
8）過溫
|
|
|
1秒1閃
|
1秒1閃
|
1秒1閃
|
1秒1聲
|
9）逆變故障
|
|
|
亮
|
亮
|
亮
|
長鳴
|
說明： A) 空白表格表示需參考相關項目
例如：“市電”亮，“逆變”滅，“電池” 1秒1閃，“負載”滅，蜂鳴器1秒1聲
含義：處于市電輸出狀態，直流輸入過壓，負載正常，無過溫。
故障現象
|
可能原因
|
解決方法
|
電池、負載、過溫
LED長亮
|
負載異常或交流輸入接到交流輸出，輸出并聯
|
檢查負載是否短路或異常，檢查交流輸入交輸出接線是否接對，檢查輸出是否存在并機現象。
|
電池、負載、過溫
LED閃
|
因內部過熱而關閉輸出
|
風扇是否轉，通風口沒有堵塞，室內溫度未過高，減輕負載，等待10分鐘讓電源冷卻，然后重新啟動。
|
負載LED亮，蜂鳴器長鳴
|
負載超載100%以上或因內部故障而關閉
|
檢查輸出負載是否過大，去掉多余，重新啟動。
|
電池LED亮或閃爍
|
輸入直流電壓異常
|
1、 直流輸入電壓是否符合要求，是否電壓過低過高。
2、 主機上的電源開關是否打開。
|
RS485通訊連不上
|
1、 監控協議不匹配
2、 波特率和校驗不匹配
3、端口A和B接反
4、UPS和監控地址不同
|
1、根據產品蓋板上的標簽，在監控里面選擇正確的協議、波特率、校驗方式等，兩臺以上通訊時，機器地址要設成不一樣的地址。
2、檢查接線是否正確，AB線對調試一下。
3、檢查地址是否正確定。
|
市電接入時，市電燈不亮，
|
市電電壓和頻率超出電源輸入范圍
|
檢查市電電壓和頻率是否超出電源輸入范圍。
檢查面板上的電源開關有沒有打開。
|
直流接入時，打開電源開關機器無反應
|
輸入直流電壓不符合要求或過低，輸入接正負極接反。
|
檢查直流輸入電壓是否符合要求，是否電壓過低，輸入是否接反。
|
客戶直流輸入空開合不上
|
1、選擇大容量的空開
2、機器內部故障短路
|
換電流大一點的空開，空開電流按產品額定電流的1.5倍以上配備，如果還合不上，可能機器內部有問題或出現短路。
|
1、直流逆變和旁路之間不能切換。
2、主供方式不對。
|
1、市電電壓和頻率超出電源輸入范圍。
2、后面板上的撥碼開關撥錯位置。
|
1、檢查市電電壓和頻率是否超出電源輸入范圍。
2、查看撥碼開關有沒有撥對相應位置。
|
注：本機器所謂的重啟是指：要斷直流輸入和交流輸入，關閉電源開關
如果故障現象依然存在，請盡快與經銷商或廠家聯系，請忽自行拆卸！
工頻在線式UPS
一、操作程序
(一) 開機前準備工作：
為使UPS能正常無誤運轉開機前請確認下列事項。
1. 確認后板上電力開關置于OFF處。
2. 確認是否安裝了地線。
3. 用手搖動輸入電源線，看看是否有松動情形，如有松動則再鎖緊。
4. 負載不接。
5. 用電表檢查輸入電壓是否合乎UPS所需。
(二) 第一次開機操作程序：
在確認上列事項無誤后，請依下列方法開機：請參考下圖。
1. 請先將后板上電力開關（針對有配備的機器）往上扳為ON 。主機操作面板輸入指示燈與旁路指示燈同時亮起，如下圖。
2. 按下ON組合鍵大約5秒后，啟動逆變器，如下圖。操作面板輸入指示燈與旁路指示燈持續明亮，按下UP鍵，LCD顯示輸入正常，旁路正常，電池正常，由市電經旁路供電輸出。
3. 經過20秒后操作面板輸入指示燈明亮，旁路指示燈熄滅，逆變指示燈明亮，LCD顯示輸入正常，旁路正常，電池正常，由UPS逆變器供電輸出，如下圖。
4. 切斷UPS輸入電源，市電指示閃爍（1次/1.5S)，旁路燈閃爍（1次/1.5S)，LCD顯示輸入異常，旁路異常，電池正常，由UPS逆變器供電輸出。
5. 恢復UPS輸入電源，市電指示燈亮起，按下LCD顯示UP/DOWN鍵切換顯示項目，檢查顯示值是否正常，即完成第一次開機程序。
6. 按下LCD顯示UP/DOWN鍵切換顯示各項目運行參數是否正常。
（三） 串口參數設置
按下UP和DOWN組合鍵，進行串口參數設置，顯示如下圖，按下UP鍵或DOWN鍵可以更改光標對應行所顯示的參數值。按下ENTER鍵可確認光標對應行的參數值，同時光標移動到下一行，按ESC鍵可退出當前界面。初次操作時，請根據需要設置好各串口的參數值。
（四） 日常開關機操作程序：
日常使用中如欲開機或關機，請依下列方法操作 ：
1. UPS日常關機時，按下OFF組合鍵即可關機。此時UPS處于旁路狀態，輸出由旁路供電。
2. UPS日常開機時，按下ON組合鍵即可激活。
長時間不用開關機操作程序：
1. 如超過10天不使用UPS時，請先按下OFF組合鍵關機后，再將位于主機后蓋的空氣開關置于OFF處。
2. 如超過3個月以上不使用時，請依照第一次開機方法，讓UPS運轉。
UPS運轉狀況顯示及不正常時的處理方式:
請對UPS面板的指示燈、LCD顯示值及蜂鳴器的鳴叫聲，即可得知UPS運轉是否異常，若UPS異常運轉，請依面板指示狀況對應的處理方式處理。
1. 可通過面板故障代碼快速查詢當前故障，故障代碼頁面顯示狀況如下圖:
故障代碼
|
故障說明
|
001
|
系統故障
|
002
|
驅動故障
|
003
|
過溫故障
|
004
|
逆變高低壓故障
|
2. 面板顯示狀況如下:
(1) UPS運轉狀況:UPS正常運轉，負載滿載使用。
(2) 處理方式: 不需處理。
3. 面板顯示狀況如下:
(1) UPS運轉狀況:市電以正常供電，UPS正常運轉。
(2) 處理方式: 不需處理。
4. 面板顯示狀況如下：
(1) UPS運轉狀況:市電正常供電，UPS正常運轉，直流源電力不足。
(2) 處理方式:請查看直流源部分。
5. 面板顯示狀況如下:
(1) UPS運轉狀況:市電正常供電，且轉由市電供電。操作面板UPS開機按鍵未按下，UPS未啟動。
(2) 處理方式:請依狀況處理流程圖一B處理。
6. 面板顯示狀況如下:
(1) UPS運轉狀況:UPS過載125%運轉，負載超載指示燈明亮，蜂鳴器長鳴叫警告。
(2) 處理方式:請減少負載，使LCD輸出功率顯示值 <100%。
若減輕負載后狀況依然不變，請依狀況處理流程圖二處理。
7. 面板顯示狀況如下:
(1) UPS運轉狀況:市電正常供電，UPS異常運轉，轉由旁路供電。
(2) 處理方式:請依狀況處理流程圖三處理。
8. 面板顯示狀況如下:
(1) UPS運轉狀況:市電斷電(市電指示燈閃爍），旁路指示燈閃爍，由直流源供電，負載滿載使用。
(2) 處理方式:若市電確實停電，請減少不必要的負載以增加使用時間。若不正常斷電請依狀況處理流程圖一A處理。
9. 面板顯示狀況如下:
(1) UPS運轉狀況:交流輸入斷電，由直流源供電，直流源能量指示燈閃爍。
(2) 處理方式: UPS即將自動關機，請立即保存重要資料及關機準備。
10. 面板顯示狀況如下:
(1) UPS運轉狀況:可能市電斷電且電池電力用盡，UPS自動關機。
(2) 處理方式：等待市電供電后，UPS會自動再啟動運轉。
若長時間(六小時以上)停電，請依長時間開關機程序關機。
A. 單機部分
（一）UPS 系統架構方塊圖：如圖所示。

（二）UPS正常運轉時的運作方法：
1.當UPS初始上電后，市電經旁路開關到靜態切換開關輸出，給負載供電。
2.正常工作時，整流輸入經輸入隔離變壓器后送到整流器，轉 變成直流，再送到逆變器，由逆變器轉換成純凈的正弦波電源，經靜態開關轉換輸出，給負載供電。
3.當市電斷電后，直流電源經UPS轉成純凈的正弦波電源，經靜態開關轉換輸出，給負載供電。
（三）UPS逆變器停止運作：
當UPS有下列五種狀況，UPS跳轉旁路供電輸出，逆變器關閉。
1.超載(OVER LOAD)。
2.UPS故障(INVERTER FAILURE)。
3.開機時，按下On組合鍵，5秒之內，UPS緩激活運轉中。
4.按下Off組合鍵關機后。
5.UPS內部過溫度運轉。
B. 并機部分

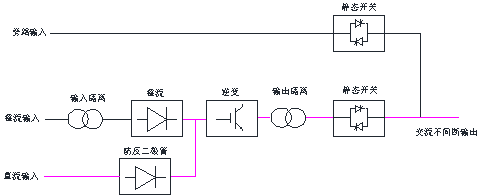

（一）UPS 系統架構方塊圖：如圖所示。
UPS系統架構方塊圖
（二）UPS正常運轉時的運作方法：
當UPS初始上電后旁路輸入經過靜態開關輸出。正常運轉時，整流輸入電源經輸入隔離變壓器后，由整流器整成直流電，經逆變器轉成純凈的正弦波電源，再經由靜態開關斷開旁路輸出，由純逆變電源輸出送至用戶設備使用。
（三）市電斷電時，UPS的運作方法：
當市電斷電時，由直流源供給逆變器逆變后由靜態開關輸出，送至設備使用。
（四）系統故障時的運作方法：
1.其中一臺主機出現故障時，該機自動退出系統，不影響它機，由另一臺主機輸出向設備供電。
2.整個并機系統都出現故障時，整個系統由旁路輸出供電。
3.當主機出現過載時，此時整個系統的負載沒有減少，所有單機將退出系統，整個系統將切換到旁路輸出，負載恢復到正常水平，所有的主機將自動返回正常逆變狀態，由逆變提供電源。
（五）UPS逆變器停止運作：
當UPS有下列六種狀況，UPS跳轉旁路供電輸出，逆變器關閉。
1.超載(OVER LOAD)。
2.UPS故障(INVERTER FAILURE)。
3.開機時，按下On組合鍵，5秒之內，UPS緩激活運轉中。
4.按下Off組合鍵關機后。
5.UPS內部過溫度運轉。
6.UPS內部母線電壓高壓。
|
